Estudo realizado sobre OSB - Oracle Service Bus

Estudo OSB

·         A oracle possui uma suite de produtos que pode ser compartilhada via OSB.

1)      Oracle User Interaction

2)      Oracle BPM

3)      Oracle Data Service Integrator

O ciclo de vida do OSB pode ser visto como:

1)      Pesquisa por serviços, utilizando o console OSB

2)      Implementação do serviço proxy

3)      Implementação de orquestração de serviços utilizando os fluxos definidos nos serviços de proxy.

4)      Implementação de transformação para tornar a comunicação de provedor-consumidor menso dependente.

5)      Definições de roteamento de serviços

6)      Testes de serviços e orquestrações dentro do console do OSB

Principais características OSB.

1)      Integração de serviços

- endpoints, broker de mensagens e reuso de serviços

2)      Segurança de serviços

- autenticação, validação de usuário, etc

3)      Composição de serviços

- logica de roteamento de mensagem, transformação de mensagem

4)      Gestão de serviços

- Monitoramento e gestão das atividades

Arquitetura de Componentes OSB.

1)      Service management

- Gestão de mensagem que trafegam no barramento.

2)      Mediation

- descoberta de serviços UDDI, testes de orquestração, especificação de service callout(INVOCA DETERMINADO SERVIÇO DE ACORDO COM O CONTEUDO DA MENSAGEM)

3)      Adaptive Messaging

- HTTP/SOAP, EJB RMI no WEBSPHERE, Protocolos nativos da oracle (oracle data service integrator), WS-I, WS-SECURITY, WS-POLICY, WS-ADRESSING

4)      Security

- segurança no transporte de mensagem(SSL), segurança na mensagem(WS-POLICY), segurança no console(single-sign-on), políticas(WS-SECURITY)

MENSAGENS VIA SERVIÇO DE PROXY.

Uma mensagem é enviada de por cliente via HTTP, JMS, ARQUIVO OU FTP, essa mensagem chega até o OSB para o processamento, após o processamento o OSB invoca uma chamada ao serviço solicitado com o mesmo protocolo de recebimento da mensagem, o serviço recebe e processa a mensagem e retorna ao OSB (sempre utilizando o mesmo protocolo)  e este responde ao cliente que solicitou.

É importante ressaltar que o conceito de proxy é fundamental na arquitetura OSB. É uma interface que os consumidores uitilizam. São definições de web services que o OSB implementa localmente.

O contexto de um serviço de proxy é um conjunto de variáveis XML, essas variaveis podem conter informações sobre a Mensagem, segurança, cabeçalhos etc. Este contexto pode ser lido ou modificado por XQUERY.

As principais variaveis de contexto são: $header(soap), $body(soap) $attachments.

Um serviço de proxy pode ser configurado independente do serviço de negocio ao qual ele se comunica.

Existem alguns tipos de trocas de mensagens no OSB.

Sincrona: envia e espera uma resposta

1pra1 Assincrona: O serviço envia uma resposta para o cliente publicado

 1praN assincrona: resposta dos serviços em broadcast para os clientes publicados

 requisição/resposta assincrona:  OSB prove fila de mensagens JMS, cria duas, uma para request outra para response.

Broker de mensagens:

Permite roteamente de mensagens baseado em conteudo e transformação de dados.

- Xqueries e Callouts de mensagens.

Usada para chamar um serviço de destino. Suporta RPC e substituição de URL

- Tabela de roteamento fora do proxy (maior aproveitamente). Permite definir rotas sem ter que re-configurar o proxy.

- Roteamento baseado em identidade: criar clientes e grupos para aplicar politicas de roteamento.

DATA BASE LOOKUP.

O OSB possui esta funcionalidade para leitura a BD com serviços proxy

CONSOLE DE TESTE.

O OSB possui esta funcionalidade para testar partes específicas de um sistema isoladamente. Permite rastrear fluxos de mensagens.

Podem ser testados: Serviço de proxy, serviço de negócio,  Xquery, XSLT

Outros recursos do OSB:

- tratamento de erros (mensagens customizadas)

- versionamento (permite controlar versões dos serviços)

- monitoramento (media de tempo de um serviço,  volume processado, etc)

PASSOS PARA PUBLICAÇÃO DE UM SERVIÇO.

São basicamente duas etapas para publicação de um serviço no OSB.

1)      Realizar a publicação da aplicação no WLS

2)      Publicar as interfaces de serviços (WSDL) no OSB.

- esta etapa consiste em gerar um .jar para publicação

Para que o serviço fique realmente disponivel, será necessário criar um Business Services associado ao WSDL gerado. Este business service é a configuração no barramento de um serviço que irá ser executado está fora do barramento.

É no business service que ficam configurações como: transporte de mensagem, balaceamento de carga, etc.

Dentro mesmo do ESB é possível testar o WSDL.

ROTEAMENTO DE MENSAGENS.

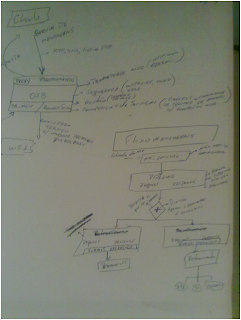

No cenário apresentado acima, caso a taxa é inferior a 5% o proxy faz o roteamento da mensagem para o serviço correspondente.

Para adicionar rotas é necessário alterar o fluxo do serviço.
